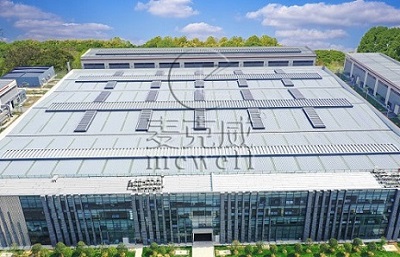

在18j621-3國標圖集中，TC9型-TC10型為薄型通風天窗，廣泛應用于工業廠房、大型商超、車站等建筑的通風系統。下面將從規格尺寸、性能特點、材料配置等方面進行簡單介紹。

規格尺寸上，兩類天窗各有適配范圍。18j621-3國標圖集TC9型洞口寬度涵蓋 3000mm、6000mm、9000mm、12000mm，屋面留口按坡面劃分，每坡面寬度對應不同規格，天窗對應高度統一為600mm；TC10型洞口寬度包含1500mm、2000mm、3000mm、4500mm、6000mm 等多種規格，洞口長度以 3000mm、4000mm、6000mm 為模數倍數，天窗對應高度為630mm 或700mm。

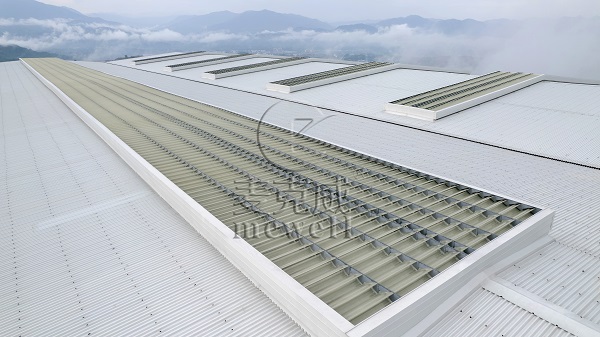

性能特點方面，二者突出高效與適配性。TC9型為智能薄型屋頂通風天窗，支持屋脊或橫向布置，部分子型號可單排、多排墻面通長布置或豎向布置，具備智能通風排煙功能，需與消防聯動時可注明；TC10型注重防雪與靈活通風，部分子型號（如TC10E）有防雪抗風功能，且薄型結構風阻力小、防雨性能好，模塊化單元組合可連續組裝，兩類天窗抗風壓強度值1.0kPa，雪荷載0.2-0.4kN/m²，適配抗震設防烈度≤8 度區域。

材料配置遵循嚴格標準。天窗架及鋼板基座常用型鋼或鋼板，材質不低于Q235-B，抗風壓強度≥1.0kPa 時采用Q355B，焊條為E43 型；外圍護板可用0.6厚壓型鋼板或1.5厚玻璃鋼采光板，沿海地區鋼板鍍鋅量≥150g/m²；有采光需求時，玻璃鋼采光板透光率≥80%，部分型號還可選用不銹鋼或鋁合金，滿足不同防腐與功能需求。
